Fachada Ventilada BIPV
El certificado que no protege edificios
Existe una tendencia peligrosa en la arquitectura solar española: tratar los módulos BIPV como si fueran vidrios decorativos con un certificado de reacción al fuego bajo el brazo. El razonamiento habitual es sencillo — «el módulo cumple EN 13501-1, luego la fachada es segura» — y es sencillamente erróneo.
Un módulo fotovoltaico con euroclase A2-s1,d0 puede ser incombustible de forma aislada. Pero ese mismo módulo, montado sobre una subestructura metálica, con aislamiento térmico en la trasera y una cavidad ventilada de 40 mm entre medias, deja de ser un componente y se convierte en parte de un sistema termodinámico. Y los sistemas se comportan de maneras que ningún ensayo de probeta aislada puede predecir.
En Solarmi llevamos tiempo insistiendo en esta distinción ante arquitectos, constructoras y promotoras. No por afán académico, sino porque las investigaciones más recientes confirman lo que la práctica nos enseña: la seguridad de una fachada BIPV no reside en el panel, sino en cómo este interactúa con la envolvente completa del edificio.
El problema real: componente vs. sistema
En 2024, un equipo de investigadores del instituto noruego RISE Fire Research publicó los resultados de un ensayo a gran escala según el protocolo SP FIRE 105, una de las pruebas de fachada más exigentes de Europa.[1] Los resultados fueron contundentes: en una fachada BIPV de 4.000 x 6.000 mm sometida a un penacho de llamas equivalente al flashover de una habitación, se observaron tres fenómenos críticos:

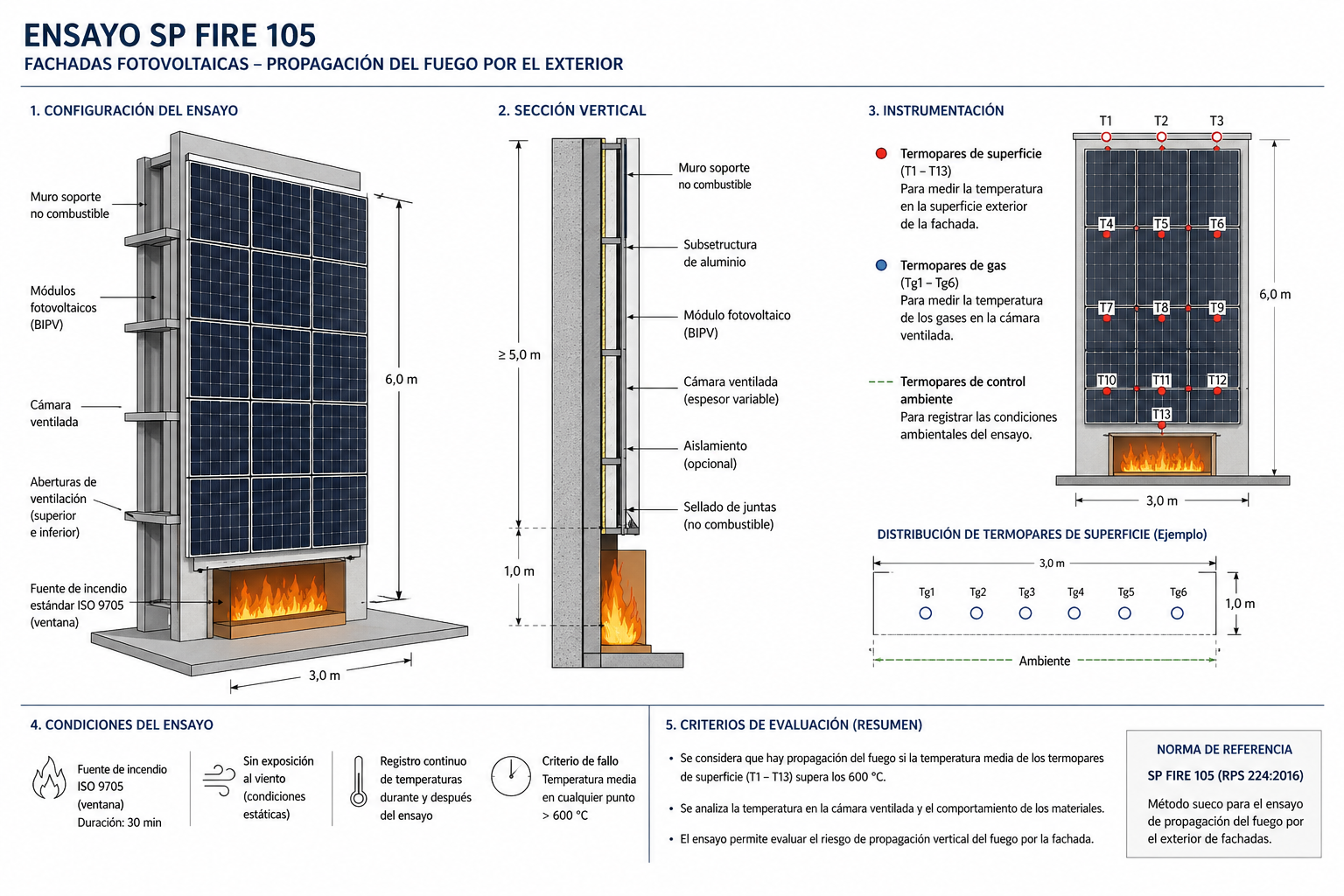

Esquema ensayo SP FIRE 105
- Propagación vertical de llamas en la cavidad ventilada, incluso cuando se habían instalado barreras cortafuegos convencionales.
- Combustión autosostenida en los materiales poliméricos del propio módulo (cableado y encapsulante PVB).
- Caída de fragmentos de gran tamaño desde la fachada durante el ensayo, con riesgo evidente para evacuación y servicios de emergencia.
La conclusión de los investigadores fue inequívoca: los ensayos de reacción al fuego de componentes aislados (EN 13501-1) son necesarios pero radicalmente insuficientes. Una fachada ventilada es un sistema vivo: la subestructura, el aislamiento, la cavidad y el revestimiento forman un conjunto que, sin un diseño riguroso, puede actuar como una chimenea de alta potencia.
| ¿Por qué el «efecto chimenea» es tan crítico en BIPV?
En una fachada ventilada convencional, la cavidad de aire permite la ventilación natural que elimina humedad y mejora el rendimiento térmico. Pero en caso de incendio, esa misma cavidad se convierte en un conducto vertical donde el aire caliente asciende a gran velocidad, arrastrando llamas y gases tóxicos hacia plantas superiores. La diferencia de densidad entre el aire caliente interior y el aire ambiente exterior genera un tiro natural que puede acelerar dramáticamente la propagación del fuego. |
Este problema no es exclusivo de la fotovoltaica. Es el mismo fenómeno que causó tragedias como la de Grenfell Tower en Londres (2017), donde el revestimiento exterior fue el vector principal de propagación. La diferencia es que, en BIPV, añadimos un componente eléctrico activo a una envolvente que ya de por sí exige un diseño exhaustivo frente al fuego.
Qué exige la normativa española (y dónde se queda corta)
El CTE DB-SI 2 (Propagación exterior), modificado por el RD 732/2019, establece requisitos de reacción al fuego para fachadas ventiladas en función de la altura del edificio:[2]
| Altura de fachada | Revestimiento exterior | Aislamiento en cámara |
| ≤ 10 m | D-s3,d0 | D-s3,d0 |
| 10 – 18 m | C-s3,d0 | B-s3,d0 |
| 18 – 28 m | B-s3,d0 | B-s3,d0 |
| > 28 m | B-s3,d0 | A2-s3,d0 |
Además, la normativa exige interrumpir el desarrollo vertical de la cámara ventilada en la separación de sectores de incendio, coincidiendo con los forjados, mediante barreras E 30. Estas barreras deben fijarse de forma independiente a la subestructura de la fachada para mantener su integridad incluso si el aplacado exterior se desprende.
Sin embargo, la normativa presenta lagunas significativas en el contexto BIPV:
- No contempla el riesgo eléctrico específico: un módulo BIPV genera tensión incluso con iluminación residual. Los bomberos necesitan saber dónde seccionar y cómo acceder sin riesgo de electrocución.
- No exige ensayos de sistema completo: la clasificación EN 13501-1 evalúa el componente aislado, no su interacción con subestructura, aislamiento y cavidad.[3]
- No existe protocolo normalizado para BIPV en fachada: el informe IEA PVPS Task 15 (2023) identificó que la mayoría de los países europeos carecen de ensayos específicos para fachadas BIPV, lo que genera una dependencia excesiva de certificados de producto genéricos.[4]
La propuesta de Solarmi: el enfoque de 3 capas
En Solarmi no esperamos a que la normativa evolucione. Recomendamos tres niveles de seguridad que van más allá de lo que dictan los estándares actuales, porque entendemos que la seguridad no es un trámite administrativo: es una responsabilidad de diseño.
Capa 1: Validación de sistema completo
No evaluamos solo el vidrio fotovoltaico. Realizamos simulaciones de propagación de llamas considerando el sistema completo: módulo BIPV + subestructura metálica + aislamiento térmico + cavidad ventilada + encuentro con forjado.
Esto implica modelar el comportamiento térmico de la cavidad bajo condiciones de fuego, verificar que la subestructura mantiene su capacidad portante durante al menos 60 minutos (estabilidad R60), y confirmar que la fijación del módulo soporta la dilatación térmica diferencial sin desprendimientos.
Cuando el proyecto lo requiere — especialmente en edificios de más de 28 metros —, recomendamos la realización de ensayos a escala real según protocolos como SP FIRE 105 o, en el contexto español, ensayos SBI (Single Burning Item) según UNE-EN 13823 del sistema completo, no solo de muestras aisladas.[5]

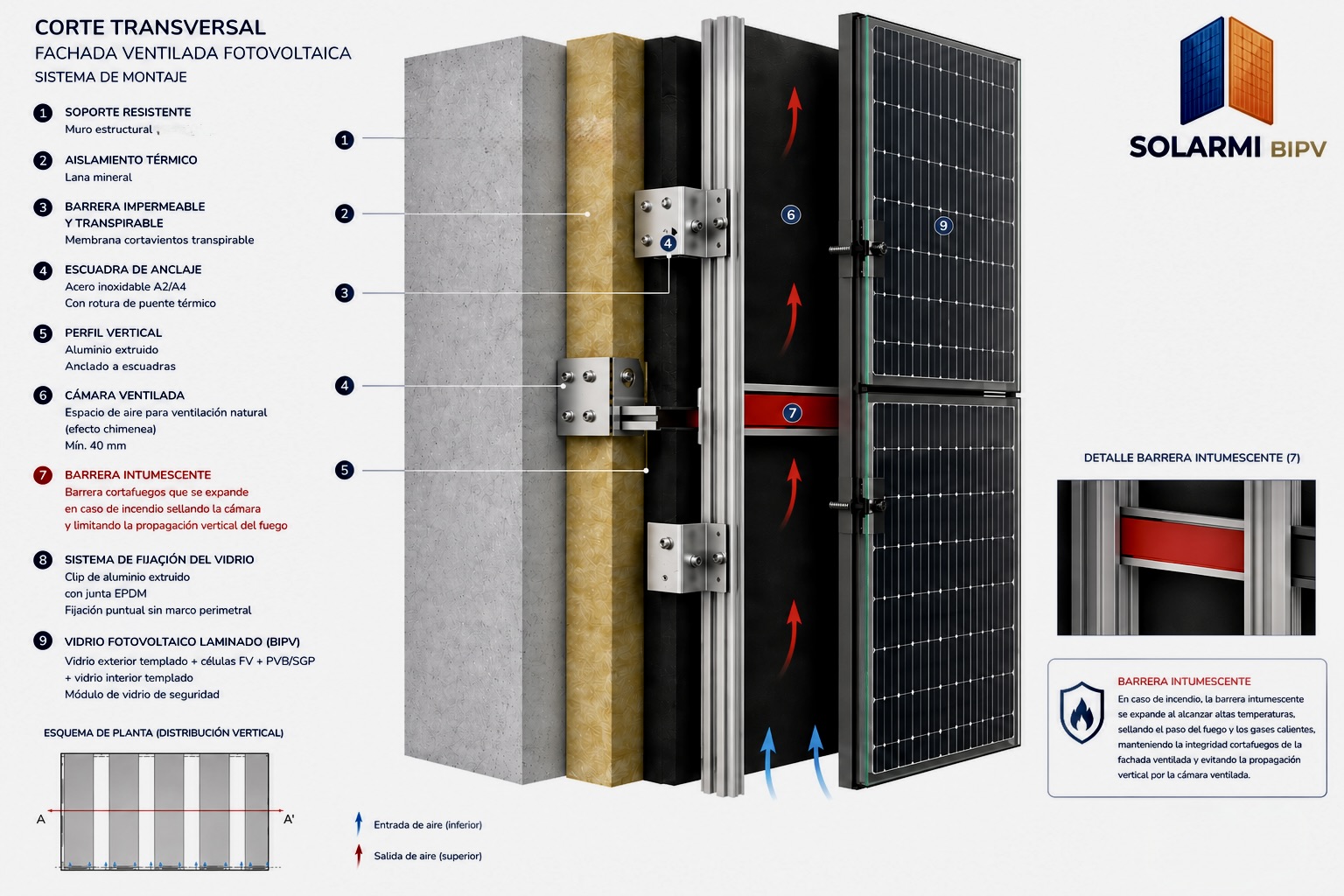

Corte Transversal de una Fachada Ventilada BIPV
Capa 2: Gestión activa de la cavidad
La cavidad ventilada es el elemento más crítico y el menos comprendido de una fachada BIPV. Es imprescindible para la eficiencia energética (ventilación, eliminación de humedad, optimización del rendimiento del módulo por refrigeración), pero puede convertirse en el vector principal de propagación del incendio.
Nuestra solución: barreras intumescentes de estado abierto (open-state cavity barriers). Estos dispositivos, compuestos por una malla de acero inoxidable y material intumescente, permanecen completamente abiertos en condiciones normales, permitiendo la libre circulación de aire en la cámara. Cuando la temperatura alcanza aproximadamente 130 °C, el material intumescente se expande en segundos, sellando la cavidad y creando una compartimentación sectorizada que impide la propagación vertical del fuego.[6]
La clave está en la ubicación y la independencia de fijación. En los proyectos deberíamos :
- Las barreras se instalan en cada encuentro fachada-forjado, coincidiendo con la sectorización del edificio.
- La fijación es siempre independiente de la subestructura del aplacado, para que la barrera mantenga su integridad aunque el revestimiento se desprenda.
- Se verifica la compatibilidad entre la barrera intumescente y el aislamiento (lana mineral A1 o A2 según altura), asegurando que no se generen puentes de fuego en las uniones.
Capa 3: Trazabilidad operativa y protocolo de emergencia
La seguridad no termina cuando se entrega la obra. Una fachada BIPV es un sistema eléctrico activo que genera tensión mientras recibe luz. Esto plantea riesgos específicos para los servicios de emergencia que las normativas actuales apenas abordan.
Cada proyecto Solarmi incluye un Plan de Emergencia BIPV diseñado para cuerpos de bomberos, que contiene:
- Plano de seccionamiento eléctrico: ubicación exacta de inversores, cajas de protección DC, seccionadores de string y puntos de corte rápido. Indicación de qué zonas del módulo permanecen bajo tensión incluso tras el seccionamiento (tensión en circuito abierto del string).

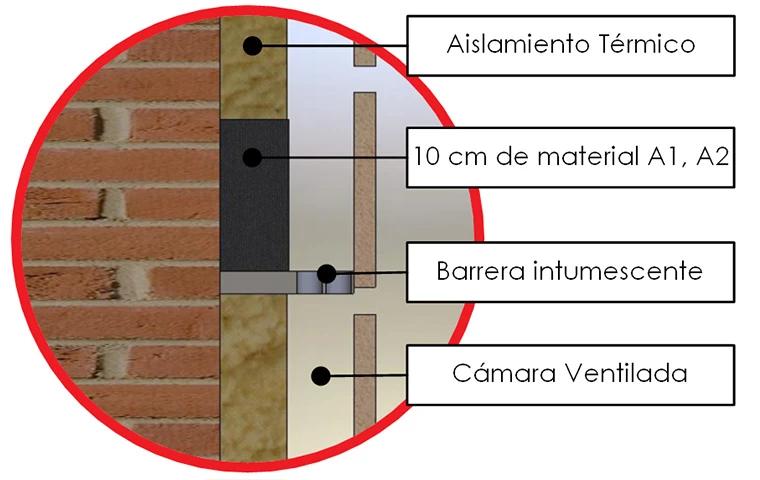

Detalle Barrera Intumescente
- Mapa de acceso a la fachada: puntos de acceso seguro para intervención, zonas de exclusión eléctrica y procedimiento de desconexión paso a paso.
- Ficha de materiales: clasificación al fuego de cada componente (módulo, encapsulante, aislamiento, subestructura), con referencia a ensayos específicos y comportamiento esperado bajo temperatura extrema (emisión de gases, punto de fusión, integridad estructural).

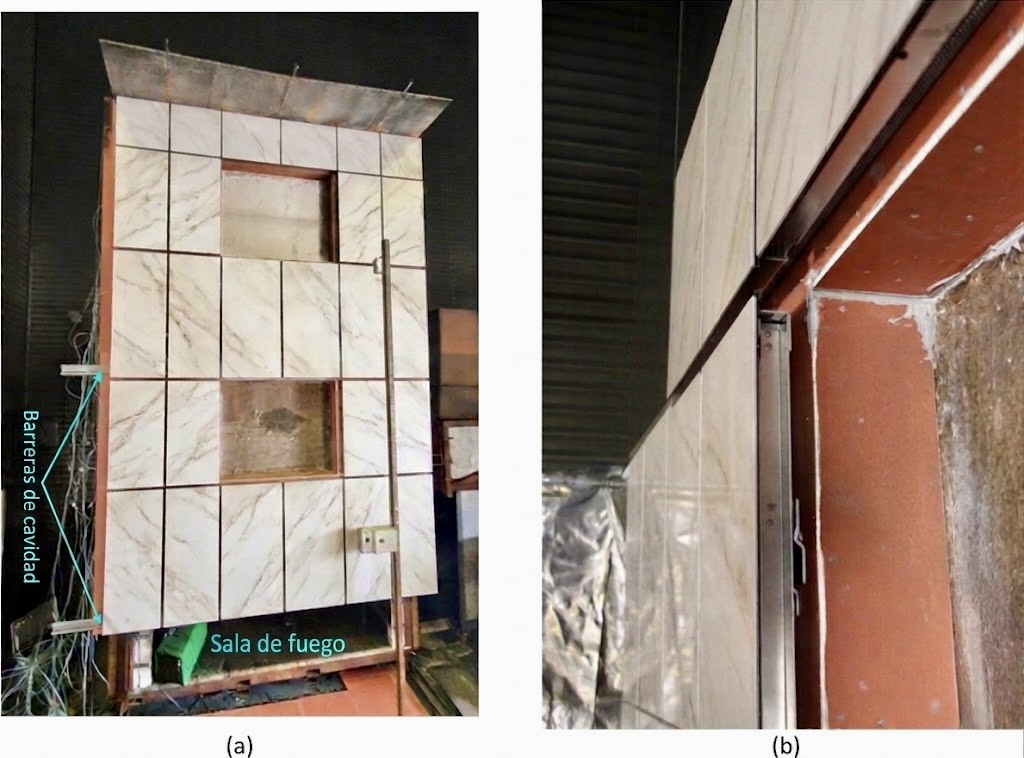

Simulación Ensayo con BIPV acabado mármol
La seguridad no es un certificado: es una estrategia de diseño
El marcado CE y la clasificación EN 13501-1 son el punto de partida. Nunca la meta.
La seguridad real de una fachada BIPV exige un enfoque sistémico que considere cómo interactúan todos los componentes bajo condiciones extremas, que anticipe los riesgos específicos del componente eléctrico activo, y que proporcione a los servicios de emergencia la información que necesitan para intervenir con seguridad.
En Solarmi, nuestra meta es clara: fachadas que no solo iluminan y generan energía, sino que protegen. Fachadas diseñadas para la vida útil completa del edificio, no solo para superar el trámite del informe de obra.
- Stolen, R. et al. (2024). Large- and small-scale fire test of a BIPV façade system. Fire Safety Journal, 144, 104083. DOI: 10.1016/j.firesaf.2024.104083 ↑
- CTE DB-SI 2, modificado por RD 732/2019. Exigencias de reacción al fuego en fachadas ventiladas según altura del edificio. ↑
- Ollagnon et al. (2025). Advanced Flame Retardant Strategies and Fire Performance Assessment for Safer Photovoltaics in Buildings. Advanced Functional Materials. ↑
- IEA PVPS Task 15 (2023). Fire Safety of BIPV: International Mapping of Accredited and R&D Facilities in the Context of Codes and Standards. ↑
- FRISSBE Project / ZAG (2024). Fire Safety Guideline for Building Applied Photovoltaic Systems, v3. ↑
- prEN 1364-6: Norma europea en desarrollo específica para barreras cortafuegos en cavidades ventiladas. Basada en EN 1366-4 (juntas lineales). ↑
